石英砂分級振動篩，HYSF系列直線振動篩（亦稱直線篩）是一種適合潮濕、細粒級難篩物料干法篩分的振動篩分機械設備，是目前國內振動篩分機械設備中用途較廣泛的振動篩，本直線篩由振動電機做為振動源。

   HYSF系列直線振動篩具有大振幅、大振動強度、較低頻率和彈性篩面的工藝特點。工作過程中始終保持較大的開孔率，從而篩分效率高、處理能力大，篩板、篩網更換方便，降低了維護成本。 SZF直線振動篩篩網的更換極為方便，單人即可操作。

    hysf系列直線振動篩利用振動電機作為振動源，振動電機的振動使物料在篩網上被拋起的同時向前作直線運動，物料從一端的進料口進入后，通過多層篩網產生數種規格的篩上物、篩下物，分別從另一端各自的出料口排出。調節振動電機的激振力即可調節直線振動篩的篩分能力和出料量。

HYSF工作原理：
    當縱向安裝在篩體上的兩臺振動電機相對轉動時，兩臺振動電機兩端的偏心塊便產生額定激振力，其產生在橫向的激振力相互抵消，其縱向的激振力通過傳振體傳遞到整個篩面上，從而使篩面上的物料受其激振力而在篩網面上向出料口方向跳躍運動，小于篩孔的物料通過篩孔落到下層，經連續跳躍后經出料口流出，由于篩分過程合理，便可將物料經振動篩分級后，取得幾種不同程度的物料，完成物料的分級作業。  產

 結構說明：
本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架組成。
1、篩箱：由數張厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。
2、篩框：由松木或鋼板制成，主要用來保持篩網平整，達到正常篩分。
3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等多種篩網。
4、振動電機使用與維修方法祥見振動電機使用說明書。
5、電機臺座：下振式（電機安裝在篩箱下方的）篩機的電機臺座是可以移動的，使用前連接螺釘必須擰緊，特別是新篩機試用前三天必須反復緊固，以免松動造成事故。
6、減振彈簧：阻止振動傳給地面同時支持篩箱的全部重量。安裝時，彈簧必須垂直于地面。
7、支架：由四個支柱和兩個槽鋼組成，支撐著篩箱。安裝時支柱必須垂直于地面，兩支柱下面的槽鋼應相互平行。

用途：
HYSF系列直線振動篩廣泛應用于冶金、選礦、建材、化工、耐火、水泥、陶瓷、糧食、食品等各行各業中，用于對各種物料不同程度的分級作業。它可用于流水線作業中，實現自動化。產品分為單層和多層，適合不同客戶需求，同時也可為客戶單獨定做。
特點：
SZF系列直線振動篩與其他類型的振動篩相比具有以下特點：
（1）、體積小，重量輕，結構簡單，安裝方便，維修容易。
   （2）、噪聲小，耗能少，效率高，造價低。
（3）、篩分精度高，無粉塵污染，有利于環境保護。
（4）、可更換多種篩網，使用壽命長。
參數

 型　　號  HYSF-520/ /XCZ-525// HYSF-530 /HYSF-1020// HYSF-1025 //HYSF-1030
公稱尺寸  500×2000 /500×2500 /500×3000 /1000×2000 /1000×2500 /2500×4000
物料粒度
振次　次/分  960 /960 /960/ 960 /960 /960
篩面傾角  1°—7°/ 1°—7°/ 1°—7° /1°—7°/ 1°—7° /1°—7°
振　　幅
層　　數  1--6 ///1--6// 1--6// 1--6// 1--6 //1--6
功率（KW）客戶要求
外形尺寸  A 2740  3240  3740  2740  3240
B 870  870  870  1370  1370
C 1400  1400  1400  1440  1440
公司生產和加工以下設備：

篩分系列：直線篩、旋振篩、滾筒篩、高頻篩、直排篩、礦用篩等。

輸送系列：螺旋輸送機、皮帶輸送機，斗式提升機、垂直提升機等。

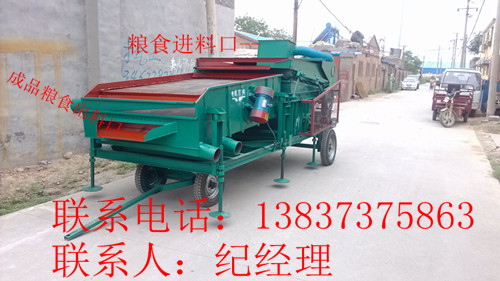

清選系列：大.中.小型的各種糧食谷物清選系列。
