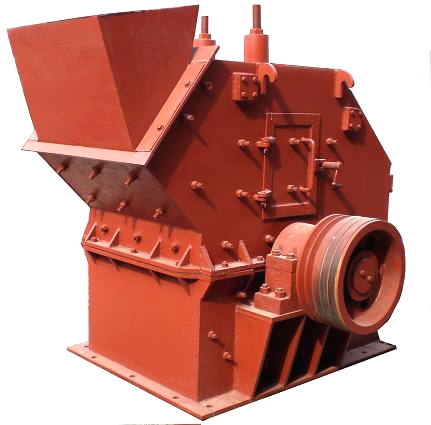

PF系列反擊式破碎機

工作原理

機器由電動機經三角帶傳遞動力，驅使轉子作固定方向旋轉。在上機體上懸掛著二組反擊板，面向著轉子，物料由裝料口落入破碎腔內，被高速旋轉的轉子上的板錘打擊后，沖擊到相對方向的反擊板上，在由反擊板上彈回與轉子及轉子打擊拋出之物料相互撞擊。因此物料在轉子反擊板之間的破碎腔內形成周而復始的反復沖擊而被破碎。

結構性能

   機器主要由機體、轉子、前反擊板及后反擊板等部分組成。

   高鉻板錘、耐磨反擊襯板；獨特的齒式反擊襯板；尤其適用于硬巖破碎、高效節能；產品形狀呈立方體，排料粒度大小可調，簡化破碎流程。

產品特點

1.進料口大、破碎腔高、適應物料硬度高，塊度大、產品石粉少；

2.反擊板與板錘間隙能方便調節，有效控制出料粒度，顆粒形狀好；

3.結構緊湊、機器剛性強、轉子具有大的轉動慣量；

4.高鉻板錘，抗沖擊、抗磨損、沖擊力大；

5.無鍵連接，檢修方便，經濟可靠；

6.破碎功能全、生產率高、機件磨耗小、綜合效益高。

應用范圍

   用于破碎邊長不超過500mm，抗壓強度不超過360Mpa的各種物料。對花崗巖、石灰石、河卵石等有更好的適用性。產品呈立方體，是高級公路面及水電建設用骨料的理想加工設備。反擊式破碎機以其優異的性能和良好的表現而在高速公路建設、水利工程和建筑用碎石加工等領域廣泛應用。

技術參數
