WJZ系列激振器工作原理及特點分析

2.1  WJZ系列激振器用途與特點
新鄉市威遠機械有限公司是機電部振動設備專業生產廠家，生產各種場合使用的振動設備及配套產品---振動源。WJZ系列是其中一種更新改進的新型激振器，該激振器與普通電機配套使用，電機不參振，軸承采用脂潤滑，使用壽命長，且經濟簡單，是振動設備配套使用的理想激振源。

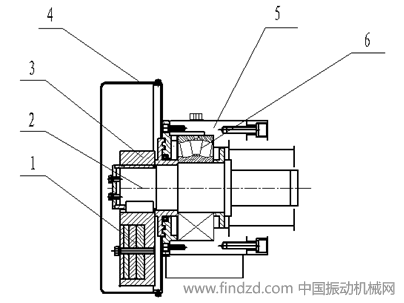

2.2  WJZ系列激振器產品結構
WJZ系列激振器主要有以下部分組成

 1.配重塊　  2.轉動軸　  3.偏心塊  　4.防護罩　  5.軸承室　  6.軸承


2.3　WJZ系列激振器安裝與調試
1. 激振器在吊裝、搬運及安裝時切勿碰撞。
2. 安裝前應檢查各部件的緊固連接螺栓孔是否相符。
3. 安裝時不得隨意拆卸零部件
4.  安裝后激振器應保證橫向水平.
5.  緊固螺栓采用防松裝置，以防螺栓松動使激振器損壞。
6. 調整激振力大小，可滿足各種振動設備不同物料的需要。
7.激振力的調整：
a)   卸下風罩。
b)旋松配重塊緊固螺栓;
c)同相位、同角度調整激振器的偏心塊和配重塊,或增加、減少配重塊的數量;
d)旋緊螺栓，裝回風罩。
2.4  WJZ系列激振器使用與維護
1.激振器安裝調整完畢，運行2-7小時，檢查各部件是否正常，并對各部位螺栓再緊固。
2.正常使用時軸承的溫升不高于30攝氏度。定期檢查軸承腔內油量，并按要求及時補充。潤滑周期約100小時加注一次潤滑脂，每次每點加注量為15克，潤滑脂為2#通用鋰基脂，牌號為ZL-2。
3.每半年應維護保養一次，清除機體表面積塵、污垢，清洗軸承，檢查油封等易損件是否損壞，并及時更換。
4.每年大修一次，檢查軸承磨損情況，并更換內腔潤滑油。
2.5  WJZ系列激振器存貯與運輸
1.　激振器不得存在露天或潮濕的地方。
2. 在運輸和存貯過程中，不準有劇烈碰撞。
3.  避免與酸、堿等有害物質接觸。
2.6 WJZ系列激振器常見故障及處理辦法
序號 故障現象 形成原因 處理辦法
1 聲音異常 1.軸承損壞   2.緊固螺栓松動 1.更新軸承   2.緊固螺栓

2 溫升過高
1.軸承損壞，油蓋與軸摩擦
2.軸承腔內缺脂或油脂過多 1.更新修理
2.按標準注油脂

3 漏油脂 軸伸端出油 1.油量過多，按標準注油
2.更換密封圈。
電氣控制原理概述
3.1  振動篩電器控制箱性能描述
振動篩電器控制箱，結構簡單，安裝、操作、維修方便，控制箱外殼選用較高的防護級別，室內、室外均可使用。此電控箱具有遠程自動控制和就地手工操作兩種模式，是目前國內、外較為先進的振動機械控制設備。

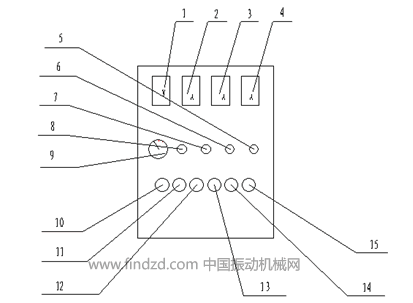

3.2   振動篩電控柜示意圖、

1. 電壓表   2.電流表（1）  3. 電流表（2）  4. 電流表（3）  5.故障指示燈  6.指示燈（1）  7. 指示燈（2）  8. 指示燈（3）  9.轉換開關  10.啟動（1）  11.停止（1）  12.啟動（2）  13.停止（2）  14.啟動（3）  15.停止（3）
3.3  操作說明
　本控制箱三相四線，控制電源220V。先接通電源，合上電源開關，檢查電壓表是否工作，三相電壓是否正常。如電壓表顯示電源不正常，請檢查電源接口。如電壓表顯示電源正常，可進入下道工序操作。把轉換開關調至就地位置可以手動操作電器控制箱，按動啟動（1）按紐，啟動1號電動機的同時運行指示燈（1）亮，檢查電流是否正常；按動啟動（2）按紐，啟動2號電動機的同時運行指示燈（2）亮，檢查電流是否正常，啟動3號電動機運行模式一樣。停機是的程序是：按動停止（3）按紐，3號電動機停止運行的同時運行指示燈（3）滅；2號和1號電動機停止運行模式一樣。如運行過程有故障，電動機不能運行的同時故障燈亮,請停機檢查，排除故障。把轉換開關調至遠程位置即接通自動運行模式，PLC編程器開始工作。PLC出廠前已編好程序，請使用單位不要自行調節。沒有故障時各運行指示燈亮，設備可以正常運行。出現故障時故障燈亮，請停機檢查，故障排除后再啟動設備。
