1.分布地區(qū)不同



    機制砂主要為機制山砂，其生產(chǎn)企業(yè)分布全國各地，可以說有石頭的地方就可以生產(chǎn)機制砂。



    天然山砂大多產(chǎn)自山腳，而河砂主要來自于江河湖等，它們在內(nèi)陸和沿海地區(qū)均有分布。其中，山砂存量小，河砂則分布廣而存量大。



    沙漠砂，顧名思義，是來自于沙漠的砂子。從地理位置而言，全球沙漠集中分布于13個地區(qū)。



    海砂，顧名思義就是經(jīng)過海水浸泡的砂，主要分布在沿海地區(qū)，通常位于海水-河流交匯處和淺海區(qū)域，以沙堤、沙脊、沙丘、沙波、沖刷槽、古河谷、古海灘、古三角洲等形態(tài)存在。







    2.礦物及化學成分不同

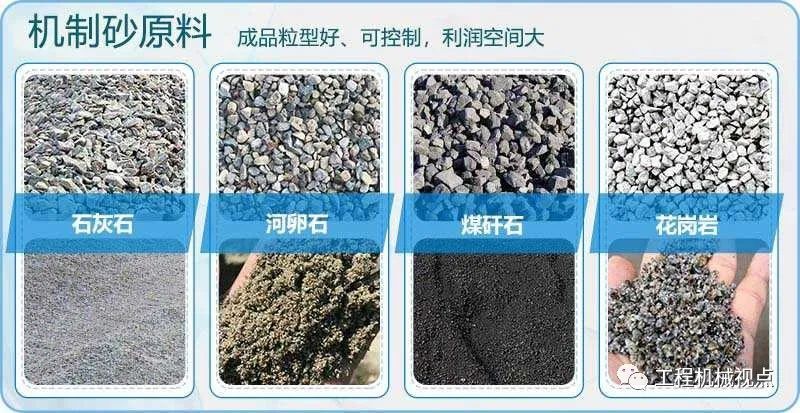

    機制砂的母巖(生產(chǎn)原料)主要為花崗巖、石灰?guī)r、玄武巖、片麻巖等，主要礦物成分和化學成分與母巖一致。機制砂礦物及化學成分穩(wěn)定，基本不含有機物。相比之下，天然山砂的成分復雜、有機雜質較多且含泥量較大。







    河砂主要礦物成分是石英，含云母等礦物，所含雜質較多。河砂因經(jīng)過長距離“摸爬滾打”、被水體反復淘洗篩選，其成分成熟度高(指碎屑物質在成分上被改造的程度)。



    沙漠砂主要成分是石英，還有少量的長石和白云母。它的來源主要是砂巖和花崗巖風化的殘留礦物。沙漠里的砂子靠風化和堆積而來，有害物質不能祛除，導致了砂子中有害物質的含量很高且又細又散不符合我國建筑用砂的標準。



    沙漠中的砂子含堿量非常的高，砂子中的鹽和堿的成分對于建筑物中的鋼筋具有腐蝕性，含堿量高的砂子就會和水泥還有水產(chǎn)生化學反應，從而導致最后成型的混凝土強度不夠，從而造成嚴重的后果。



    海砂的主要礦物成分同樣是石英，但往往含貝殼和巖屑，且含泥量較高、雜質較多，以其高含量的氯離子(鹽分)與河砂等相區(qū)別，還有較高含量的有機質和一定含量的硫酸鹽、硫化物等。國家住建部規(guī)定，用于鋼筋混凝土細骨料的海砂必須經(jīng)過淡化處理，使其氯離子含量小于0.06%。若直接使用不合格的海砂，高含量的氯離子會腐蝕鋼筋，導致建筑結構受損、大大降低建筑物強度硬度和承受力等。



    3.外觀及物理特征不同

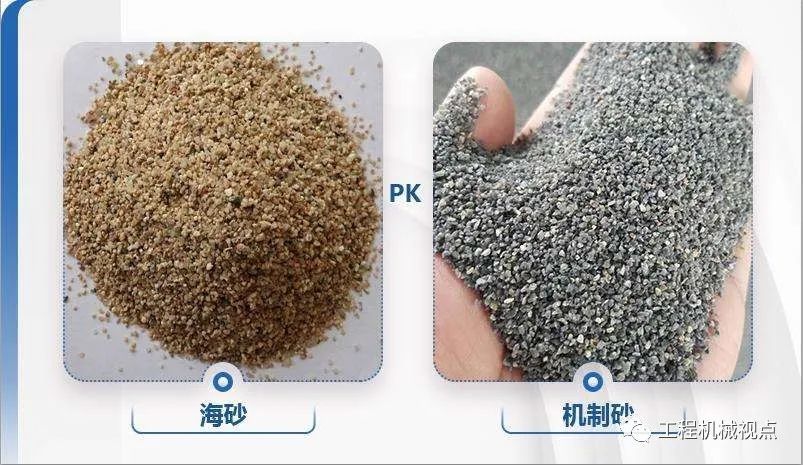

    從外觀上分辨機制砂、河砂、沙漠砂和海砂:



    機制砂是通過適用的破碎機等專業(yè)制砂設備，粉碎后得到的砂石材料，與天然河沙相比，具有棱角尖銳分明、針片狀多、粗糙的特點。



    河砂是從河道里直接挖取的，所以會摻有小卵石和細沙，這些小卵石受到河水的長期沖刷，棱角比較圓潤，河砂一般是亮黃色，用手抓時無黏手感。



    沙漠里的砂主要是由巖石風化而來，一般是金黃色，但由于巖石里含有各種顏色的多種礦物質，因此造成了沙漠有各種各樣的顏色。



    海砂是產(chǎn)于海洋(包括灘砂、海底砂)和入?？诟浇纳啊：Ｉ笆芎Ｋ挠绊?，未經(jīng)淡化處理的海砂，含鹽量高，用手抓有黏手感，從顏色上看，海砂顏色比較暗沉，呈深褐色。從顆粒殘片來看，海砂一般會有貝殼等殘片。



    砂的物理特征主要包括細度模數(shù)、硬度和磨圓度等。細度模數(shù)是用來衡量砂粗細程度的指標，根據(jù)細度模數(shù)的大小可分為粗砂(3.7～3.1)、中砂(3.0～2.3)和細砂(2.2～1.6)三種類別。



    機制砂基本為中粗砂，細度模數(shù)在2.6～3.6之間，其顆粒粒型和級配(即大小顆粒的搭配比例)均可根據(jù)用途和需求而調(diào)整，而其硬度則由原料的硬度決定。機制砂的顆粒磨圓度很差，大多具有棱角，表面粗糙，這使得機制砂混凝土強度較高。



    天然砂的粗細程度不一。一般來說，河砂的細度模數(shù)和硬度較大、磨圓度較好、表面較為光滑；而海砂細度模數(shù)相對較小但硬度更大、磨圓度更好、表面更光滑。



    沙漠中的沙子直徑一般都在0.25mm以下，沙漠沙的細度太細且有油性較光滑并不利用于建筑。



    4.用途的差異



    無論人工砂還是天然砂，其主要均為建筑用砂。此外，河砂和海砂還能用于鑄造、研磨、除銹等工業(yè)領域。



    河砂即為水泥標準砂，多用于建筑、混凝土、膠凝材料、筑路材料、人造大理石、水泥物理性能檢驗材料(即水泥標準砂)等。



    沙漠砂，主要是一些礫巖、石英長期風化而來。沙漠砂很細，粉塵較多，屬超細砂，而且沙漠較遠，運費較貴，建筑市場所需的骨料數(shù)目很大，總體下來成本很高，所以一直都沒有國有的基建集團采用。

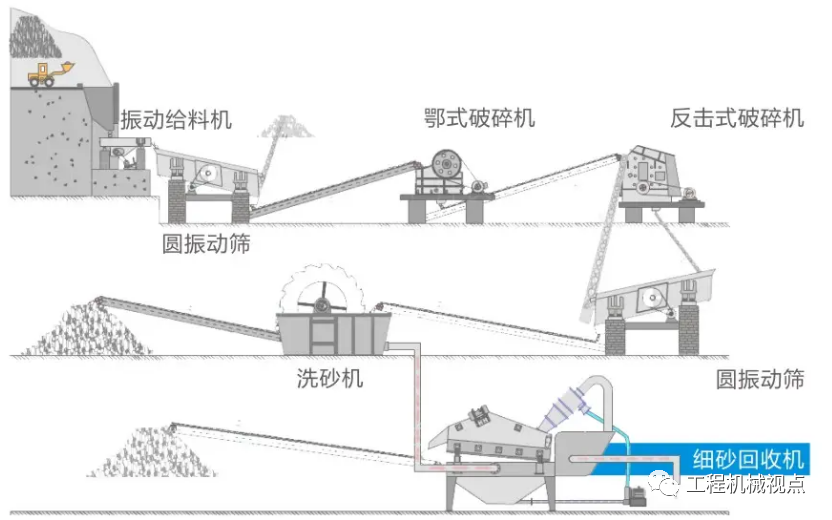

    機制砂，是當今非常熱門的砂石來源。機制砂是通過集中破碎設備配合制取的骨料。比如通過顎式破碎機、圓錐式破碎機、沖擊破制砂機聯(lián)合作業(yè)，可生產(chǎn)3mm以下的機制砂，原料可以來源于河卵石、山石、石英、花崗巖、玄武巖等。機制砂砂粒圓度低，棱角較大。目前廣泛應用在砂石骨料市場，有效的替代河沙成為主要砂石來源。凡是需要用到砂石骨料和天然砂涉及到的行業(yè)，機制砂都可以用到這些地方。







    海砂是機械、鑄造型砂的主要原料，海砂被用于含鋼筋的混凝土細骨料時須經(jīng)過嚴格的凈化處理，多地已經(jīng)禁止在建筑施工中違規(guī)使用海砂。目前，海砂最主要的用途之一是作為工程建設尤其是填海造陸工程的填料。
