安裝破碎機顎板襯板不是一件容易的任務。為了保證錘頭螺栓安裝牢固，通常需要使用重型液壓工具。但是在狹窄空間內，緊固錘頭螺栓工作既笨拙又復雜。此外，如果螺母緊固不當，顎板可能脫落并損壞破碎機。新型Tri-Nut螺母可以使顎破襯板的安裝工作更加安全和簡便。


固定鄂式破碎機襯板的Tri-Nut螺母

Tri-Nut設計理念源于客戶現場專家與現場服務人員之間的交流。與傳統的雙螺母方案相比，使用Tri-Nut螺母可以采用輕便的工具手動固定顎板襯板；而且，可以在幾個小時內輕松完成顎破襯板更換。這顯著縮短了維護時間，從而可減少維修停機時間和降低運營成本，并確保更安全的工作環境。

這種固定系統可以替代Nordberg® C系列顎式破碎機所有型號上的普通六角螺母，而且根據現有螺紋規格（M30、M36和M48），也可用于其他顎式破碎機。

一套Tri-Nut螺母由1個專用螺母和3個六角螺栓組成，可以替代錘頭螺栓六角螺母。錘頭螺栓的數量因顎式破碎機型號而不同，每根錘頭螺栓都要配兩個普通螺母，而一個Tri-Nut螺母可以代替兩個普通六角螺母。例如，一臺C110顎式破碎機安裝有16根錘頭螺母，則需要32個六角螺母。使用Tri-nut解決方案，螺母數量可減少一半。我們在2019年之后交付的所有顎式破碎機均配備有Tri-Nut固定系統?，F(xiàn)場服務不只是解決現場的單個問題，更是一種相互的技術交流，共同致力于項目的持續優化。

Tri-Nut螺母的正確安裝方法

拆掉固定顎板襯板錘頭螺栓的所有六角螺母。

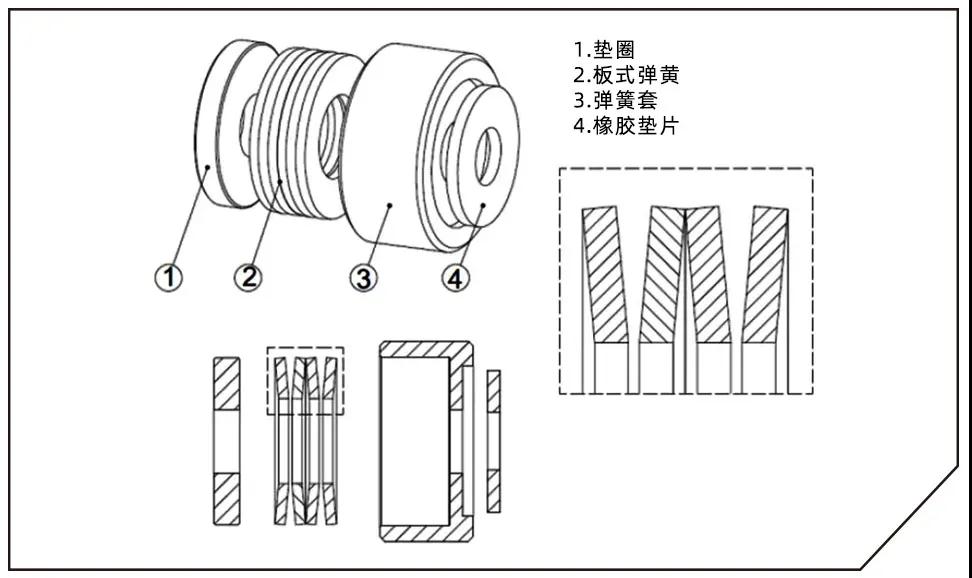

安裝彈簧總成之前，確定其部件如下圖所示。

安裝彈簧總成。但不要壓緊板式彈簧（2）。

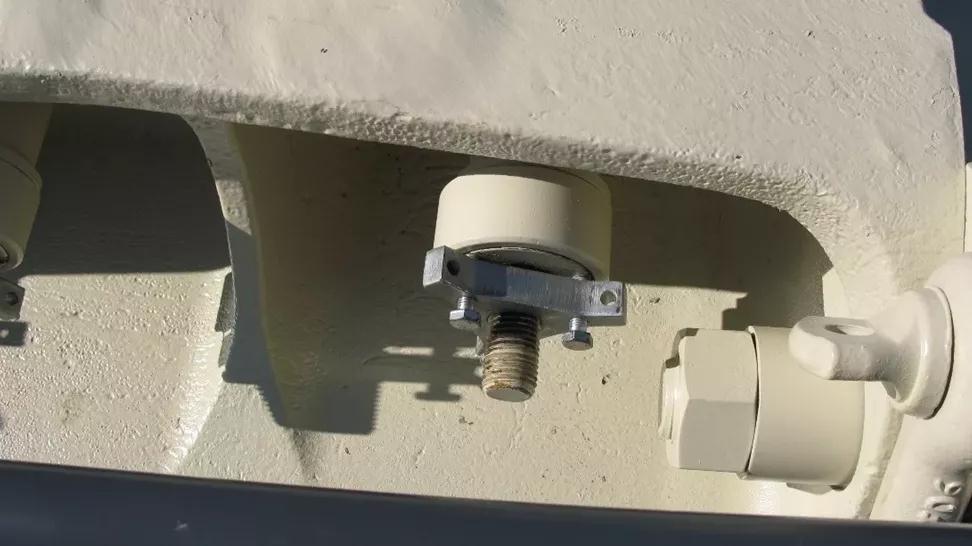

 緊固Tri-Nut螺母，直至其接觸到墊圈（1）為止。手動將Tri-Nut螺母旋到錘入式螺釘上。

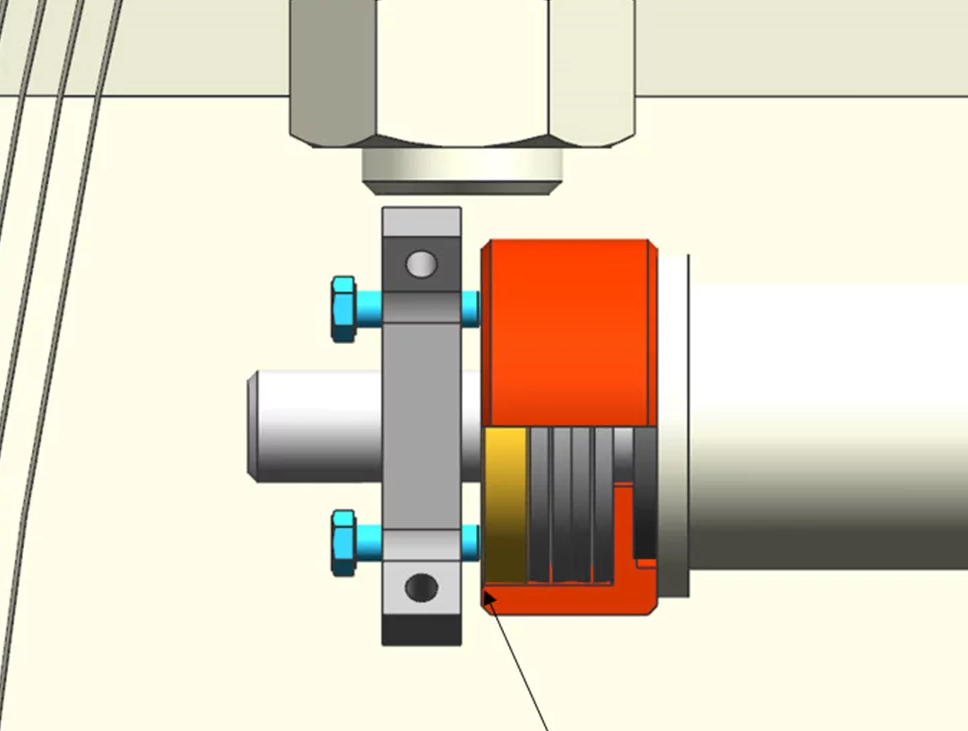

不要壓緊盤形彈簧（2）

擰緊Tri-Nut螺母，但不要壓緊盤形彈簧

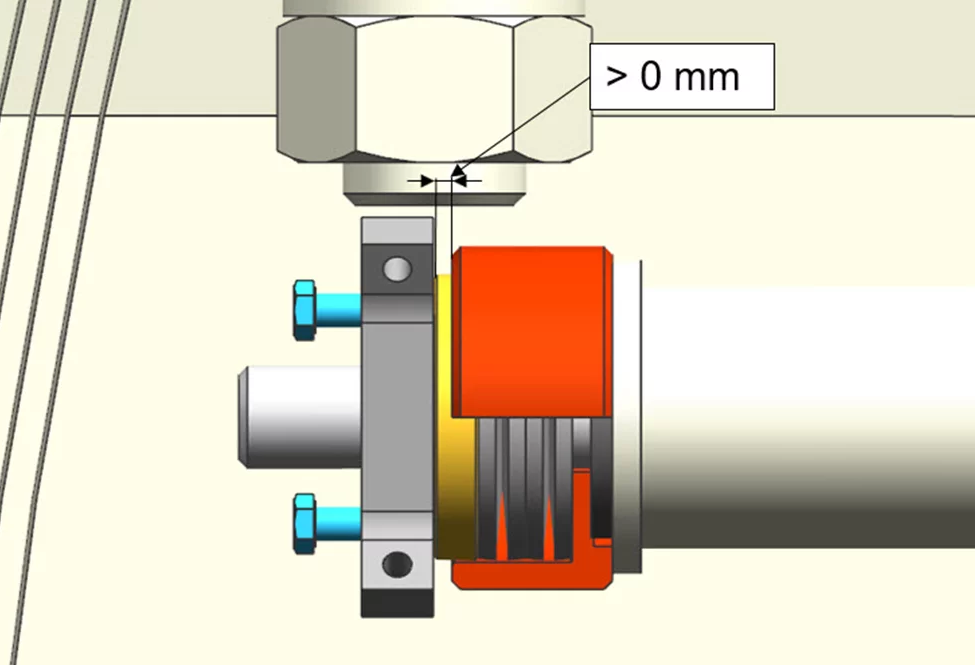

擰緊Tri-Nut螺栓（藍色），以達到盤形彈簧的適當預緊力。保證墊圈（1）與彈簧套邊緣（3）平齊。


重新啟動顎式破碎機后，立即檢查板式彈簧（墊圈與彈簧套邊緣平齊）的預緊力。如有必要，重新緊固。
