朋友們，你還在為煤化工工藝流程圖發愁嗎？小編找了一篇最生動的煤化工工藝科普貼，24張煤化工工藝流程動圖帶你長見識！

煤化工工段包括造氣工段、脫硫工段、脫碳工段和氨合成工段。

造氣工段

造氣工段以碳（無煙煤或焦炭）、水蒸氣、空氣為原料，利用固體燃燒將水氣分解，由此產生CO、H2、N2混合氣體。

造氣工段中煤氣發生爐是制造半水煤氣的主要設備，它屬于非催化固定床反應器。

造氣工段分為：煤氣化工藝流程、氣化爐及附屬設備、水煤漿制備工段。

煤氣化工藝流程

煤漿由煤漿槽經煤漿加壓泵加壓后連同空分送來的高壓氧通過燒咀進入氣化爐，在氣化爐中煤漿與氧發生反應。

氣化爐及碳洗塔等排出的洗滌水（稱為黑水）送往灰水處理。

三種氣化方式

鎖斗系統工藝流程瀉壓

鎖斗系統工藝流程清洗

鎖斗系統工藝流程排渣

鎖斗系統工藝流程充壓

鎖斗系統工藝流程集渣

多噴嘴對噴水煤漿氣化工藝流程

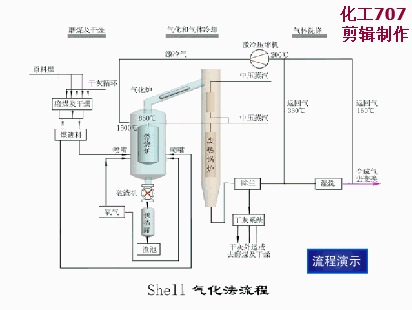

shell氣化法流程

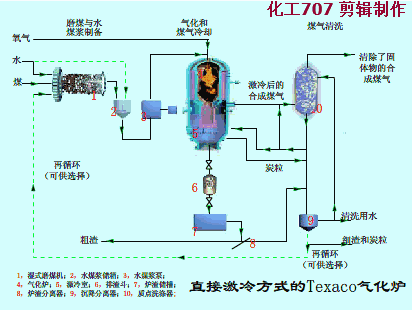

直接激冷方式的TEXACO氣化爐工藝流程

裝有煤氣冷卻器的TEXACO氣化爐工藝流程

K—T氣化流程

氣化壓力為3MPa急冷流程

氣化壓力為3MPa的廢熱鍋爐流程

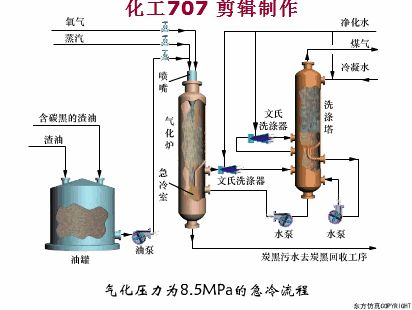

氣化壓力為8.5MPa的急冷流程

中型氨廠煤造氣工藝流程

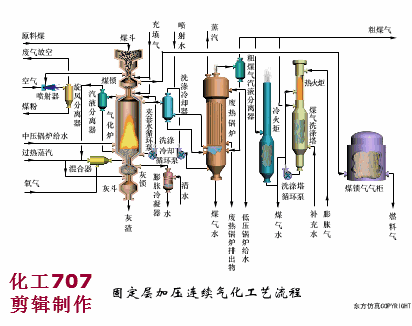

固定層加壓連續氣化工藝流程

灰處理工藝流程

氣化爐及附屬設備

氣化爐是以氧氣為氣化劑對多元料漿進行加壓氣化，制取合成甲醇原料氣的關鍵設備。該設備的主要功能是制取粗合成氣：一氧化碳（CO）和氫氣（H2）。

洗滌塔的主要功能是將氣化爐急冷室送來的水煤氣中夾帶的碳渣（固體顆粒）和較大液滴的水去除。

鎖斗的目的是為了及時排出氣化爐激冷室冷卻水中沉淀的灰渣。

破渣機的作用是破碎爐渣或脫落的耐火磚，以防止?fàn)t渣堆積堵塞而造成整個裝置停車。

液壓系統 主要由液壓泵、內外輔助泵、油箱、油冷器、過濾器、油加熱器、蓄能器和各種控制閥門、儀表組成。

工藝燒嘴采用三流道外混式結構設計，最里流道是氧氣，稱為 中心氧。

德士古（TEXACO）氣化爐

德士古（TEXACO）氣化工藝燒嘴

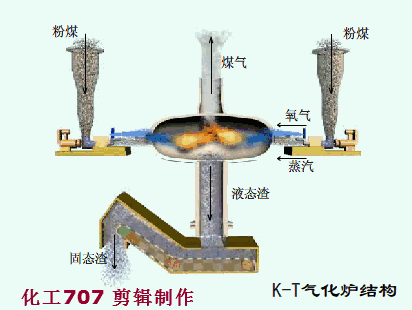

K-T氣化爐

水煤漿氣化工藝急冷流程用氣化爐

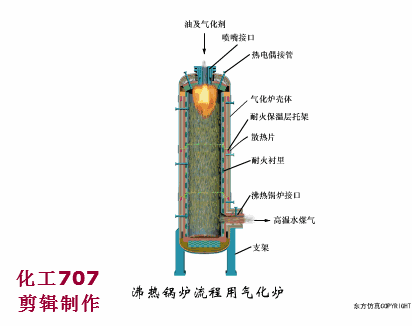

沸熱鍋爐流程用氣化爐

日產千噸合成氨廠急冷流程用氣化爐

氧與蒸汽外混合雙套管噴嘴
